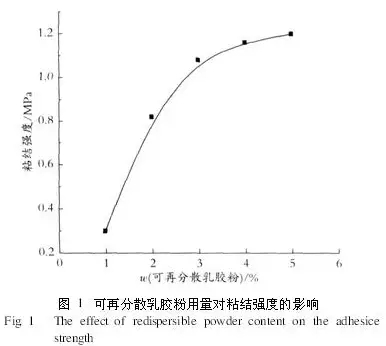

从图1可看出,随着可再分散乳胶粉用量的增大,粘结强度逐渐增加。当乳胶粉用量较少时,随着乳胶粉用量的增加,粘结强度增加得非常明显。如乳胶粉用量为2%时,粘结强度就达到了0182MPa,已满足0160MPa的国标要求。加入乳胶粉可显著提高腻子与基材的粘结强度,原因在于亲水性乳胶粉与水泥悬浮体的液相一起向基体的孔隙及毛细管内渗透,乳胶粉在孔隙及毛细管内成膜并牢牢地吸附在基体表面,从而保证了胶结材料与基体之间良好的粘结强度[4]。在试板上铲除腻子时也能发现,乳胶粉用量的增加确实提高了腻子对基体的粘结力。但当乳胶粉用量超过4%时,粘结强度的提高趋势减缓。对腻子粘结强度作出贡献的不仅有可再分散乳胶粉,还有水泥、重质碳酸钙等无机材料,所以粘结强度随乳胶粉用量的增加并不呈现出线性规律。

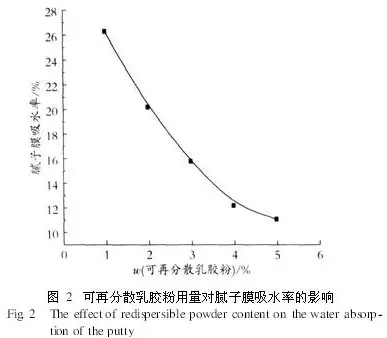

腻子耐水性、耐碱性是判断腻子能否用作内墙耐水性或外墙腻子的一项重要检测指标。图2考察了可再分散乳胶粉用量对腻子耐水性的影响
由图2可以看出,当乳胶粉用量低于4%时,随着乳胶粉用量的增加,吸水率呈下降趋势,且效果明显。当用量大于4%后,吸水率下降得较为缓慢。原因是水泥作为腻子中的粘结物质,未添加可再分散乳胶粉时,体系中存在大量的空隙,当加入可再分散乳胶粉后,再分散后形成的乳液聚合物能在腻子空隙中凝聚成膜,封堵住腻子体系中的空隙,使腻子涂刮干燥后表层形成更为致密的膜,从而能有效地阻止水的渗入,降低吸水量,使其耐水性增强。当乳胶粉用量达到4%以后,可再分散乳胶粉再分散后的聚合物乳液基本能完全填补腻子体系中的空隙,形成完整致密的膜,从而使腻子吸水量下降的趋势随乳胶粉量的增加变得平缓。

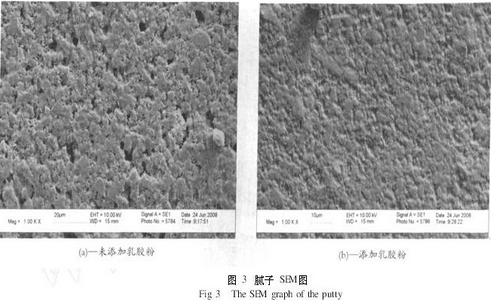

图3是所制得的腻子的SEM图。
通过对比是否添加可再分散乳胶粉所制得的腻子SEM图可以看出:图3(a)中,无机材料粘结得不够完整,存在很多空隙,且空隙大小分布不均匀,因而其粘结强度不够理想。体系中大量存在的空隙使水容易渗入,从而吸水率较大。而图3(b)中,乳胶粉再分散后的乳液聚合物基本能填补腻子体系中的空隙,形成完整的膜,从而能将整个腻子体系中无机材料部分粘结得比较完整,且基本不存在空隙,因而能显著降低腻子吸水率。综合乳胶粉对粘结强度及腻子耐水性的影响,以及对乳胶粉价格方面的考虑,乳胶粉添加量为3%～4%最合适。
可再分散乳胶粉能明显提高腻子粘结强度,其用量为3%～4%时,腻子具有较高的粘结强度和良好的耐水性。
山东宸邦精细化工有限公司专业生产可再分散乳胶粉，产品性价比高，面向全国诚招代理商！
